異物混入防止に微粒子鉄粉除去装置
食品、粉粒体、液体、粘液体、原材料等に混入した鉄粉等の除去に最適です。
ステンレス系の磨耗粉切片等中磁性物も除去ができます。
サニタリー仕様で、食品・薬品・化学など様々な用途に使用可能です。
GMP、HACCPに対応等の特注品の製作も承っておりますので、お気軽にご相談ください。
注意）
本品は強磁力のため設置の際、電子機器等に近づけると故障の原因になる可能性があります。ご注意ください。
★テスト機完備: サンプルがあれば、ご希望により早急にテスト致します。
高磁力マグネット除鉄装置「ピュアマグネットフィルター」5つの特長
- 微粒子鉄粉を除去
金属検出器でチェック漏れの微粒子鉄粉の除去が可能です。
- 設置が容易な分割構造
接粉（接液）部は、耐食性、溶接性、機械的性質が良好なSUS304仕様になっています。 本体と上下接続継手は分割されており、設置が簡単です。
- 高い表面磁束密度
マグネットバー（SUS304）の表面磁束密度は1100mT（11,000G）と極めて高く、微鉄粉・極小磁性物を強力に吸着・除鉄・捕獲できます。 ※Kタイプ（異物ふ着簡易除去仕様）は表面磁束密度900mT（9000G）
- 使用温度は最高80℃
使用温度は最高80℃まで対応していますので、幅広い環境で使用できます。ご希望の環境で使用可能かどうかお気軽にご相談ください。
- 特注品の製作可能
サニタリー式簡易着脱（洗浄容易型）特注仕様（GMP、HACCP対応）他各種粉粒体、液体、粘液体、特注品の製作も承ります。 お気軽にご相談ください。
「ピュアマグネットフィルター」の使用例
■「トランジー」に接着した例
|
排出シュート部 異物除去使用例 |
【使用マグネットバー（例）】 |
 |
 |
|
【使用型式】 トランジー取付タイプ |
|
 |
「ピュアマグネットフィルター」の仕様
■参考仕様
| 形式 | 材質 | 段数 | 表面最大磁束密度 | 本数 |
|---|---|---|---|---|
| NM-14-11S | SUS304 | 1 | 1100mT（11000G） | 4 |
| NM-25-9K | 2 | 900mT（9000G） | 5 | |
| NM-13-11S | 1 | 1100mT（11000G） | 3 | |
| NMT-100-1 | 1100mT（11000G） | 1 | ||
| NMT-125-1 | 1100mT（11000G） | 1 |
「ピュアマグネットフィルター」組立例

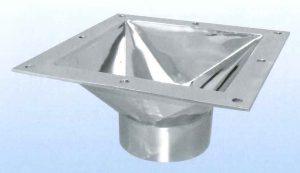

上・下部継手はオプションです。
上・下部継手フランジ相手寸法・方式は、打ち合わせの上、決定します。
| ■オプション | |||||
| 上部接続継手 | 下部接続継手 | ||||
 |
 |
 |
 |
||
| フランジ無し | 丸フランジ付 | 角フランジ付 | フランジ無し | 丸フランジ付 | 角フランジ付 |

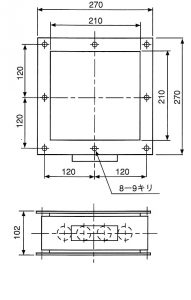

NM-14-11S 本体1段式 Sタイプ
| ■本体 | ■外形図 | 【組立参考】 |
 |
 |
 |

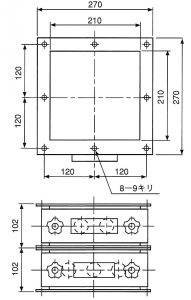

NM-25-9K 本体2段式 異物ふ着簡易除去型 Kタイプ
| ■本体 | ■外形図 | 【組立参考】 |
 |
 |
 |

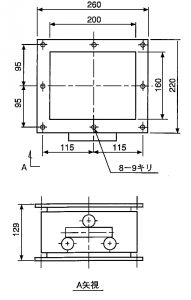

NM-13-11S 本体1段式 Sタイプ
| ■本体 | ■外形図 | 【組立参考】 |
 |
 |
 |
